大内 勝広 〔東京電力（株）〕

1. がいし風音発生メカニズム

がいし風音は，がいしの連結により，音響共鳴体が形成され，固有の発生音と流れが連成して共鳴音を発生する。まず，風により最外ヒダで「キャビティトーン」が発生する（図1，図2）。このキャビティトーンの周波数が，がいし連の有する特定の周波数と一致すると，がいし笠間で「共鳴」が起きる。その共鳴音が，がいし個々を「振動」させる。これらキャビティトーン・共鳴・振動の3 要素は相互に干渉し合うことでさらに増幅され，最終的に大きな音を発生する。

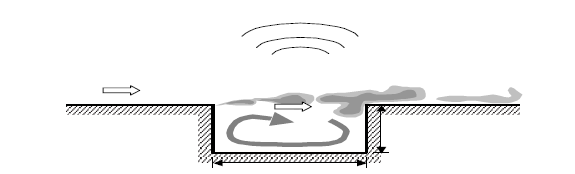

図1　キャビティ・トーン

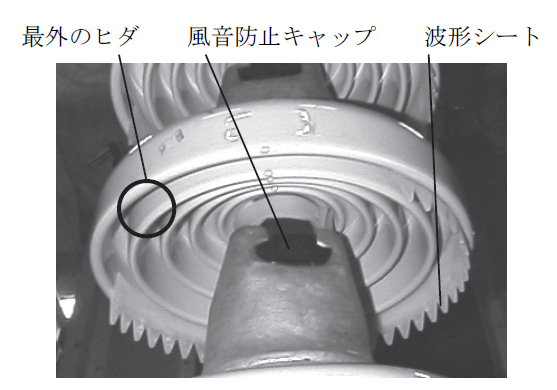

図2　がいし風音提言対策設置状況

2. がいし風音の低減対策

がいし風音は1981 年頃から認識され，当時の研究でがいし個々の振動を抑える「風音防止キャップ」が開発され500kV 架空送電線路に適用された。その後，強風地域を通過する1,000kV 設計架空送電線路の高強度耐塩用がいし連では前述の「風音防止キャップ」に加え，がいしヒダでのキャビティ･トーン発生を防止する「波形シート」が開発され，適用されている（図2）。

文献

(1) 「T86028 懸垂がいし連の風騒音」，電中研報告 (昭和62/1)
(2) 池田宏一，他：電学論B，Vol.123, No.3, pp.374-381 (2003)

【電気学会論文誌B，136巻，1号，2016に掲載】
