植田 喜延 〔（株）明電舎〕

1. はじめに

VQC（Voltage and reactive power Control：電圧・無効電力制御）とは，電圧安定性の維持や送電損失の低減等を目的として，発電機無効電力，変圧器タップ，調相設備などを制御して系統の電圧・無効電力を基準値となるように調整する制御機能である。個々の発変電所を対象とする「個別制御方式」と系統全体を対象とする「中央制御方式」があり，併用される場合もある。「中央制御方式」は大規模な情報伝送路と計算能力を必要とすることから，超高圧系統以上を対象とする場合が多い。

2. 制御モード

VQC の主な制御モードとしては，変圧器の一次電圧（高圧側）と二次電圧（低圧側）を制御するV1-V2 制御，二次電圧と一次無効電力を制御するV2-Q1 制御，二次電圧のみを制御するV2 制御がある。

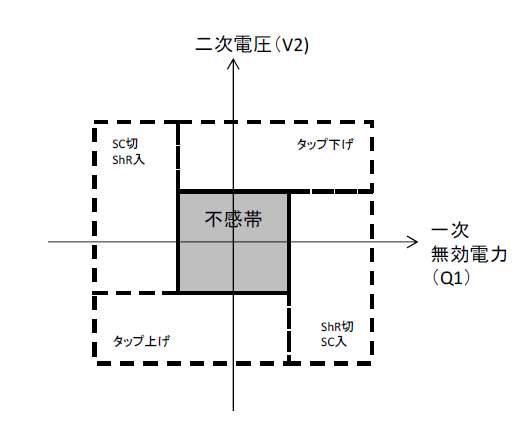

図1 に示した制御平面を用いて変圧器タップと調相設備を併用したV2-Q1 制御の動作概要を説明する。

図1　V2-Q1制御平面

V2 が上昇した場合（制御平面中の不感帯よりも上）において，Q1 が不足している場合（不感帯の左上）には，SCの開放またはShR の投入を行うことで，V2 とQ1 の両方を調整する。Q1 が不足してない場合には，変圧器タップを下げることでV2 のみを調整する。

また，Q1 過多の場合（不感帯よりも右）において，V2 が超過している場合（不感帯の右上）にはまず変圧器タップを下げることでV2 を調整する。V2 が超過していなければ，ShR の開放またはSC の投入によりQ1 を調整する。

【電気学会論文誌B，137巻，2号，2017に掲載】
